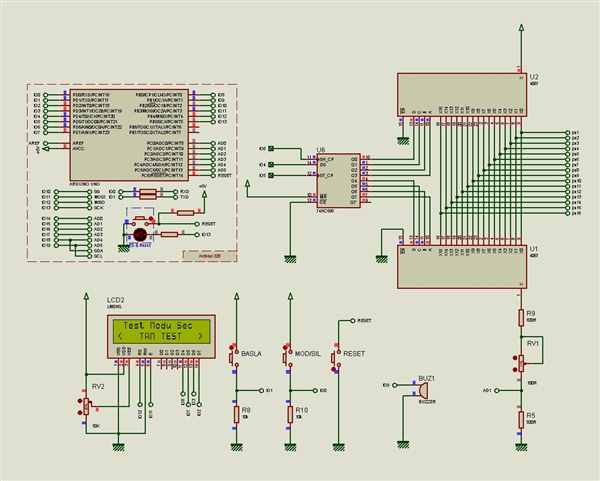

Tuş takımını test etmek, hangi uçların hangi tuşa ait olduğunu bulmak için bu devre idealdir. Devrede tuş takımı bağlantısı için 16 adet giriş vardır. Devrenin çalışma prensibi bağlantı uçlarının birbiri arasındaki iletkenlik durumunu analiz etmek ve LCD ekrana yansıtmaktır.
Test işlemi şu şekildedir;
İlk test 1. ve 2. girişler arasında yapılır. Bu girişler arasında iletkenlik varsa ekrana yazılır, ikinci teste geçilir. İkinci test 1. ve 3. girişler arasında yapılır iletkenlik varsa ekrana yazılır. İkili gruplar halinde test işlemi böyle devam eder. Devre test işlemindeyken herhangi bir tuşa basıldığında o tuşun bağlı olduğu bağlantı noktalarının numarası ve tuşun iç direnci ekrana yazılır. Birden fazla tuşa basıldıysa tuşların analizi sırayla (3 sn aralıklarla) ekranda yazılır.
| Ekran çıktısı | Açıklama |
|---|---|
| 1 <> 3 <10R | 1 ve 3. bağlantı noktaları arası kısa devre, uçlar arasındaki direnç 10 Ohm ‘dan küçük. |
| 7 > 9 DIYOT | 7 ve 9. Bağlantı noktaları arasında LED var. Anot ucu 7, katot ucu 9 ‘dur. |
| 2 < 6 DIYOT | 2 ve 6. Bağlantı noktaları arasında LED var. Anot ucu 6, Katot ucu 2 ‘dir. |
| 3 <> 7 <100R | 3 ve 7. bağlantı noktaları arasındaki direnç 100 Ohm dan küçük ( 10 ile 100 Ohm arasında.) |
Çalışma modları
Devre iki ayrı modda çalışır. <TAM TEST> modunda bağlantu uçları arasında iletkenlik ve yarı iletkenlik test edilir. Bağlantı noktaları arasındaki yarı iletken elemanların (led vb..) ekranda gösterilmediği mod ise < DIYOTSUZ > modudur.
Tuşların görevleri
MOD/SİL ; Devrenin çalışma modunu seçer. Test işlemi sırasında ise uyarıları siler.
BAŞLA ; Test işlemini başlatır.
RESET ;Test işlemini durdurur.
Proteus simülasyon dosyası ve Arduino kaynak kodları için tıklayınız.
